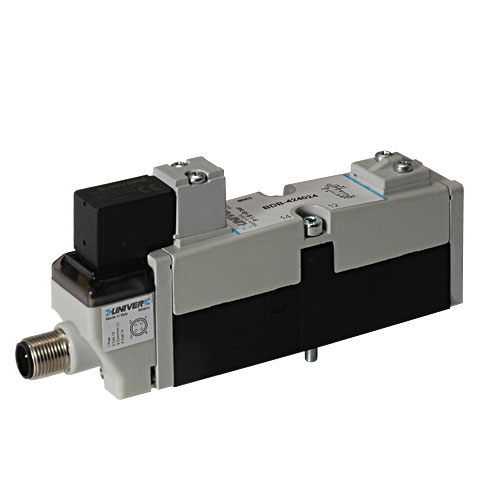

Serie BD
Distributori ISO 15407-1/2 (VDMA 24563)
ISO 02 (18 mm) - ISO 01 (26 mm)
BD
Sfoglia catalogo Sfoglia catalogo
Download catalogo BD Download catalogo

2D-3D CAD BD 2D-3D CAD
CARATTERISTICHE TECNICHE
Temperatura ambiente (°C) -20 ÷ +50
Temperatura fluido (°C) Max +50
Fluido aria filtrata 50 µm, non deumidificata, lubrificata o non
Sistema di commutazione sistema spola
Vie/Posizioni 3/2+3/2, 5/2, 5/3
Pressione (bar) comando elettrico: Max 9 bar
comando pneumatico: Max 10 bar
Comando elettro-pneumatico indiretto, pneumatico
Ritorno molla meccanica, molla pneumomeccanica
Diametro nominale (mm) 18 mm = 6, 26 mm = 8
Portata nominale (Nl/min) vedi catalogo tecnico
