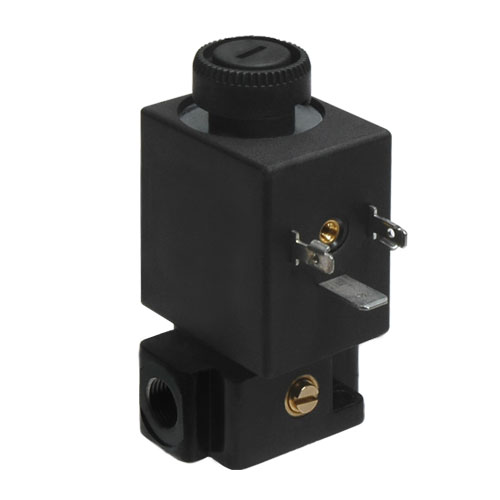

Serie AB
Elettropiloti miniaturizzati U2
AB
Sfoglia catalogo Sfoglia catalogo
Download catalogo AB Download catalogo

2D-3D CAD AB 2D-3D CAD
CARATTERISTICHE TECNICHE
Temperatura ambiente (°C) -10 ÷ +50
Temperatura fluido (°C) Max +95
Fluido aria filtrata 50 µm, lubrificata o non, gas neutri (su richiesta é possibile intercettare altri fluidi)
Sistema di commutazione otturatore ad intervento diretto con guarnizioni ammortizzate
Vie/Posizioni 2/2 NC, 3/2 NC, 3/2 NO
Pressione (bar) 2/2, 3/2 NC = 0 ÷ 10, 3/2 NO = 3 ÷ 10
Comando elettrico
Ritorno molla meccanica
Connessioni su sottobase o con attacchi filettati sul corpo
Diametro nominale (mm) sottobase: 2,1 ÷ 2,4
G1/8: 2,1 ÷ 2,4
M5: 1,6 ÷ 6
CNOMO: 2,1 ÷ 2,4
Portata nominale (Nl/min) sottobase: 92 ÷ 150
G1/8: 100 ÷ 155
M5: 95 ÷ 650
CNOMO: 92 ÷ 110
